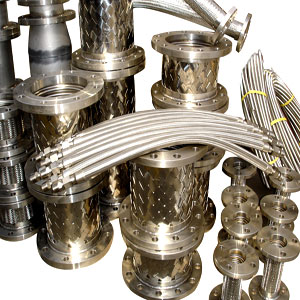

  · 제 품 명 : 후렉시블 메탈호스
  · 제 조 사 : 국산


JH-SN11 후렉시블 메탈호스

① Nipple : SS400
② Braid bend : STS304
③ Flexible hose : STS304
④ Braid : STS304
* 구조 : Tube에다 Nipple을 연결한 상태
* 특징 : 접속이음의 재질을 유체에 따라 선택이 가능하다.
* 구경 : 8A ~ 80A

size

T

D

I

H

8A

PT¼

7

27

평육각 17

10A

PT⅜

9

28

평육각 21

15A

PT½

13

33

평육각 26

20A

PT¾

18

36

평육각 32

25A

PT1

24

42

평육각 38

32A

PT¼

32

44

평육각 46

40A

PT½

37

49

평육각 54

50A

PT2

48

52

평육각 63


JH-SU12 후렉시블 메탈호스

① Union : SCS13:SS400
② Packing : Asbestos or PTFE
③ Flexible hose : STS304
④ Braid : STS304
* 구조 : Tube에다 Union이 Loose 상태로 결합한 상태
* 특징 :가격이 저렴하고 배관작 업이 용이하며 진동 또는 ,
   움직이는 일반배관 설비에 적합함

size

T

D

I

H

8A

PT¼

7

27

평육각 32

10A

PT⅜

9

28

평육각 38

15A

PT½

13

33

평육각 43

20A

PT¾

18

36

평육각 49

25A

PT1

24

42

평육각 59

32A

PT¼

32

44

평육각 70

40A

PT½

37

49

평육각 78

50A

PT2

48

52

평육각 93


JH-FP13 후렉시블 메탈호스

① Loose Flange : SS400
② Stub end : STS304
③ Ring:SS400
④ Braid bend : STS304
⑤ Flexible hose : STS304
⑥ Braid : STS304
* 구조 : Tube에다 Lap Joint를 결합한 상태
* 특징 : Lap Joint를 사용하여 배관작업이 용이하다
* 구경 : 50A ~ 500A

size L FLANGE
10A, ⅜ 50 FLANGE 치수는
KS10K, KS20K
ANSI 150Lb
ANSI 300Lb
등 규격에 따른다
15A, ½ 50
20A, ¾ 50
25A, 1 50
32A, ¼ 50
40A, ½ 50
50A, 2 50

JH-FL14 후렉시블 메탈호스

① Loose Flange : SS400
② Stub end : STS304
③ Ring : SS400
④ Braid bend : STS304
⑤ Flexible hose : STS304
* 구조 : Tube에다 Lap Joint를 결합한 상태
* 특징 : Lap Joint를 사용하여 배관작업이 용이하다
* 구경 : 10A ~ 500A

size L FLANGE
10A, ⅜ 30 FLANGE 치수는
KS10K, KS20K
ANSI 150Lb
ANSI 300Lb
등 규격에 따른다
15A, ½ 30
20A, ¾ 30
25A, 1 50
32A, ¼ 50
40A, ½ 50
50A, 2 50

JH-SS15 후렉시블 메탈호스

① Nipple : SS400, STS304
② NUT : SS400, STS304
③ Braid band : STS304
④ Flexible hose : STS304
⑤ Braid :STS304
* 구조 : Tube에다 후크루 넛트를 결합한 상태
* 특징 : 배관작업이 용이하며 용접이음의 재질은 유체에 따라
   선택이 가능하다.
* 구경 : 5A ~ 50A

size

T

D

I

H

8A

PT¼

6

22

평육각 21

10A

PT⅜

10

23

평육각 26

15A

PT½

12

28

평육각 29

20A

PT¾

19

30

평육각 35

25A

PT1

25

34

평육각 50

32A

PT¼

32

37

평육각 63

40A

PT½

38

38

평육각 71

50A

PT2

52

43

평육각 85


JH-SN15 후렉시블 메탈호스

① Nipple : SS400/STS304
② Loose Nut : SS400/STS 304
③ Braid band : STS304
④ Flexible hose : STS304
⑤ Braid : STS304
* 구조 : Tube에다 LOOSE NUT 상태로 NIPPLE를 결합한
   상태입니다.
* 특징 : 배관조립작업이 용이하며 진동 또는 움직이는 일반
   배관설비 조립에 매우 적합합니다.
* 구경 : 5A ~ 50A

size

T

D

I

H

8A

PT¼

4

41

평육각 19

10A

PT⅜

7

46

평육각 21

15A

PT½

10

56

평육각 26

20A

PT¾

16

61

평육각 32

25A

PT1

21.5

71

평육각 38

32A

PT¼

27.5

80

평육각 46

40A

PT½

33

80

평육각 54

50A

PT2

44

90

평육각 67


JH-17 Flexible SP Coupler

① Coupler : SS400/STS 304
② Nipple : SS400/STS304
③ Brand : STS 304
④ Bellows : STS304
⑤ Braid : STS304
* 구조 : Tube에다 NIPPLE를 연결하고 NIPPLE에
   SP COUPLER를 결합한 형태입니다.
* 특징 : 원터치로 배관과 탈착이 용이하며, 사용 유체에 따라   (SS400, STS304)재질 선택이 가능합니다.
* 구경 : 8A ~ 50A

size

T

D

I1

I2

8A

PT¼

8

22

66

10A

PT⅜

10

23

72

15A

PT½

15

27

78

20A

PT¾

20

29

94

25A

PT1

25

37

124

32A

PT¼

32

40

140

40A

PT½

40

43

150

50A

PT2

50

47

160


JH-18 Flexible SP Coupler

① Coupler : A/L, STS 304
② Nipple : SS400/STS304
③ Braid Brand : STS 304
④ Bellows : STS304
⑤ Braid : STS304
* 구조 : Tube에다 NIPPLE를 연결하고 NIPPLE에
   Q' COUPLING를 결합한 형태입니다.
* 특징 : QUICK COUPLING의 구조가 간단하여, 배관조립
   작업이 용이 하며, 유체에 따라 재질 선택이 가능합니다.
* 구경 : 15A ~ 200A

size

T

D

I1

I2

8A

PT¼

14

27

71

10A

PT⅜

18

29

77

15A

PT½

21

37

84

20A

PT¾

26

40

88

25A

PT1

34

43

91

32A

PT¼

42

47

104

40A

PT½

54



116

50A

PT2

69



117
