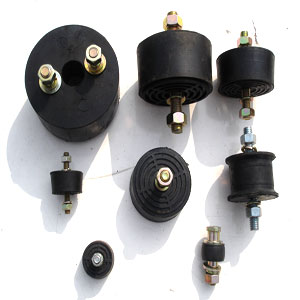

  · 제 품 명 : 볼트방진고무
  · 제 조 사 : 국산





[용도]

● 소형 펌프 및 소형 송풍기 방진용

● 입상관 방진장치의 앙카용

● 진동 에너지가 작은 각종 진동체 등의 방진용



[구성]

● STEEL PLATE

● 고정용 너트, 볼트

● 네오프렌 RUBBER

● 와셔



[특성]

방진고무마운트(MSA)는 단순한 형상에 의해 일반적인 기계방진용으로 널리 사용되고 있다.

구조가 간단하여 설치가 용이하며 비교적 높은 스프링정수 떄문에 각종 기계에 사용하는

방진제로 진동 충격 및 소음 방지에 우수한 제품이다.



[도면]



신형(왼쪽,양쪽)

규격A 규격B 규격C 볼트
30ø 28ø 16T 1/4 x 1"
40ø 38ø 21T 5/16 x 1"
45ø 38ø 30T 3/8 x 1"
50ø 45ø 40T 3/8 x 1 1/2"
60ø 55ø 45T 1/2 x 1 1/2"
70ø 65ø 45T 1/2 x 1 1/2"
80ø 75ø 42T 1/2 x 1 1/2"
90ø 95ø 60T 5/8 x 2"

※m볼트도 규격별로 있음



구형(양쪽)
규격A 규격B 규격C 볼트
15ø 11ø 14T M6 x 15L
20ø 15ø 17T M6 x 15L
30ø 25ø 20T 5/16 x 1"
35ø 30ø 30T 5/16 x 1"
40ø 35ø 25T 3/8 x 1"
50ø 40ø 42T 3/8 x 1 1/4"
65ø 55ø 47T 1/2 x 1 1/2"
80ø 70ø 55T 1/2 x 1 1/2"
100ø 95ø 55T 5/8 x 2"
120ø 100ø 67T 3/4 x 2"
150ø 130ø 67T 3/4 x 2"
180ø 160ø 67T 3/4 x 2"
